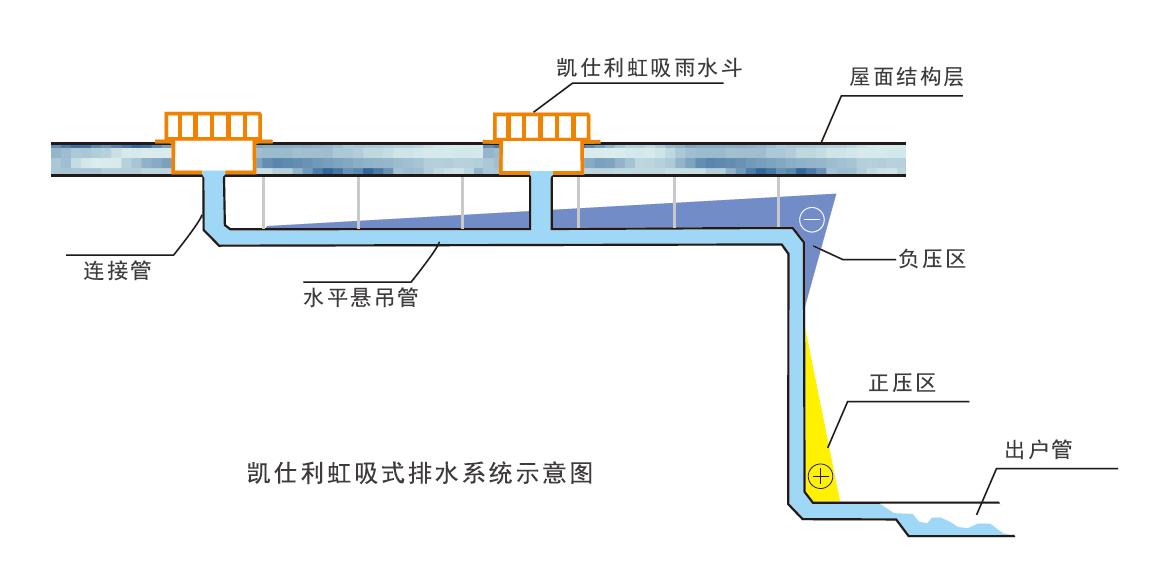

虹吸式屋面雨水排放系統是按照虹吸滿管壓力流原理設計，利用“伯諾里”方程，進行周密的計算，系統采用特殊設計的雨水斗，使雨水在較淺的天溝水深下，即可在管道中 形成滿管流狀態，同時利用建筑物屋面與地面的高差所產生的勢能，在管道中形成局部真空，從而使雨水斗及水平管內獲得附加的水流壓力，產生虹吸現象。利用虹 吸作用，極大地加快水在排水管道內的流速，快速排清屋面雨水。該系統由虹吸式雨水斗，管材（雨水斗支管，水平管吊管，立管及出戶管），管配件，固定系統等組成。

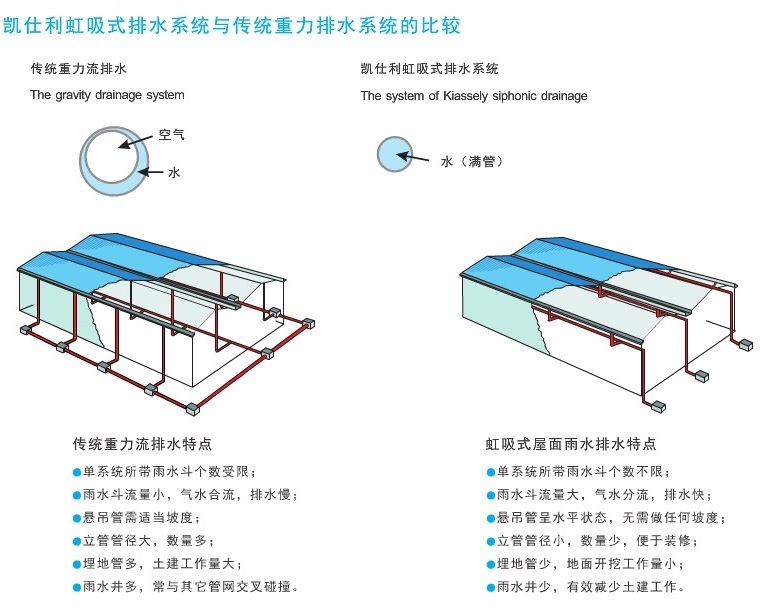

凱仕利虹吸排水與重力排水區別及優勢：
重力流雨水排水系統：
重力流雨水排水方式的原理是基于利用屋面結構上坡度，水自然流入屋面上的雨水斗，流入雨水斗的雨水易滲入空氣，形成氣水混合流。 整個系統的水力計算依靠人手工算為主，管徑計算都放大。同時由于屋頂排水本身要求具有一定的坡度，受屋頂結構的限制，如要有效的排水，需增加雨水斗及相應 的排水立管，這些大量的立管需經過最后匯集排入城市雨水管網。虹吸式雨水排放系統：
在最初的一段時間里，虹吸系統與重力式排水系統差不 多，都是利用重力進行排水。當屋面上的水位達到一定高度時，虹吸雨水斗會自動隔斷空氣進入雨水斗內，從而產生虹吸效果，排水量大大增加。對于虹吸式屋面雨 水排水系統來說，屋面雨水斗預埋必須防范滲漏問題，因?yàn)槿绻霈F(xiàn)這種問題，可能會對造價昂貴的建筑帶來嚴重的破壞，甚至危及人身安全。因此，對于虹吸式屋 面雨水排水系統來說，系統的水力計算，選用的產品，虹吸雨水斗的設計布局，以及系統的整體安裝，必須要有很高的質量保證。

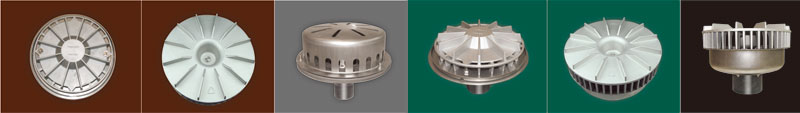

虹吸排水組成部分---虹吸雨水斗
凱仕利虹吸雨水斗的優點：斗體采用優質304不銹鋼，大大延長使用壽命
雨水斗尾管管徑可調，從而滿足不同排水量要求
進水部位設置獨特的反氣旋整流格柵，加強虹吸效果
適用于各種類型屋面的安裝方式
超低的斗前水深確保建筑造價經濟，使用安全。
雨水斗的維護：
日常清洗
虹吸式雨水斗需定期保養，具體的工作是清除屋面樹葉，垃圾或雜生的植物以免堵塞排水口，保養的周期應根據當?shù)鼐唧w環境情況（天地、綠化等）而定，另外、保養的工作還應包括清理排水口和隔柵。
在保養時，打開隔柵，再清理雨水斗內部的部分，業主根據計劃好的維護規范要求，決定其保養頻率。

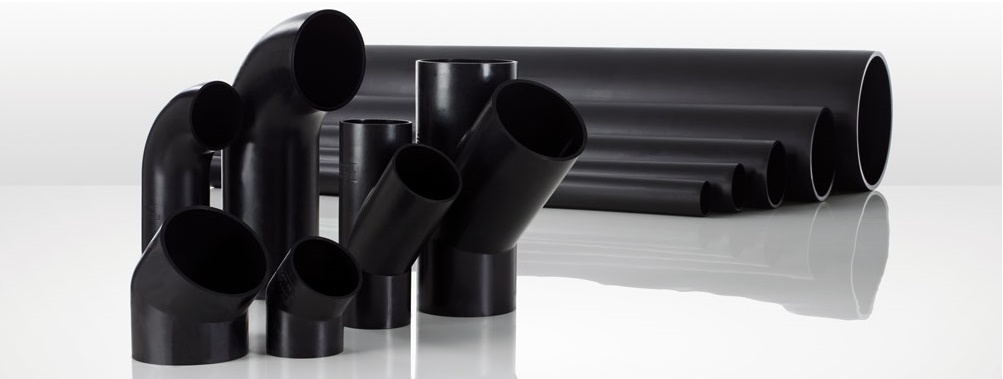

虹吸排水系統組成部分----管道系統
高密度聚乙烯管道是一種性能卓越的環保型排水管道，在歐洲國家已成為屋面雨水排放管道及建筑內污廢水排放管道材料的首選，在《虹吸式屋面雨水排水系統技術規程CECS183:2015》也被列為主要推薦材料之一。其令人稱道的獨特性能主要體現在：
安裝方便，可預制防腐蝕
抗沖擊，耐高壓
耐磨損
此外，HDPE管道還是一種新型的無毒環保型管材，在遇到明火時高密度聚乙烯管道不會象其他含有鹵素的管道釋放出有毒的氣體，按標準GJB1916-94規定進行，測試凱仕利公司提供的高密度聚乙烯排水管道，管件的燃燒毒性指數值均小于1，生態環保。
HDPE管材特殊性能：
凱仕利公司提供的凱仕利HDPE高密度聚乙烯管道采用PE100級原料，具有卓越的抗紫外線，抗老化，抗沖擊性能，耐腐蝕性能超強，抗酸雨性能絕佳，確保內壁光滑，不易堵塞。特點有：
規格齊全的管材及管配件，滿足各種工程需要;
該管材有很好的韌性、氣密性和抗老化性能；
適于虹吸排水系統的應用；
管材有較強的抗沖擊性，耐熱、耐磨及耐酸堿腐蝕行；
管材彈性模量小，可吸收管內水流噪音；
管材比重小，重量輕，便于運輸和安裝；
采用熱熔、電熔連接，系統安全可靠無滲漏；
使用壽命長，可達50年；根據項目系統的要求，可采用不同的壓力的（PN3.2、PN4、PN6、PN8、PN10、PN12、PN16、PN20）管材。不同規格的管材耐負壓值可大80kpa,避免管材被吸扁、變形的情況出現；
采用線膨脹系數為0.2mm/m℃以內的管材，使其受溫度變化引起的伸縮率在1%范圍內；
虹吸系統無需設置伸縮節，避免系統漏氣。我公司根據線脹系數，溫度應力和管材強度等因素設計開發了懸吊裝置來消除溫差帶來的伸縮。
HDPE管道環保性能
聚乙烯（PE）是由簡單的碳、氫原子組合而成的，對人體，動物，植物無害。
聚乙烯（PE）對環境的負擔與生產和處理過程有關。除了原材料原油外，還需能源用于制造塑料粒子和產品的生產過程。

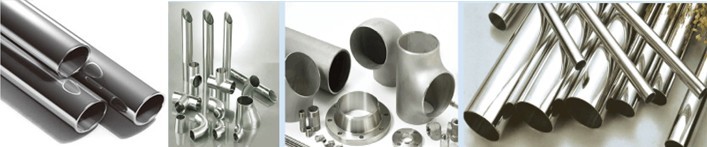

從生態學角度來說，聚乙烯（PE）材質是用于排水管系統最合適的材質。它有很長的使用壽命，在處理焚燒過程中不會產生有毒氣體（如，PVC材質產生的鹽酸）。在生產制造和運輸過程中，它比鋼管，鑄鐵管，銅管消耗較少的能源。不銹鋼管道系統
不銹鋼管道系統是目前大型建筑推崇的產品，為了配合建筑裝飾要求，我公司推薦使用薄壁不銹鋼管材及管件，其壁厚視管徑的不同厚度在1.5-4mm范圍以內，可以減小負荷及降低造價。
主要有以下特點：
管材、管件具有良好的抗腐蝕性；
優良的力學和物理性能，不銹鋼管強度高，是鍍鋅管的2倍、鋼管的3倍、PP-R管的8-10倍，能很好地經受振動沖擊，具有不漏水、不爆裂、防火、抗震等特點，因此可靠安全；
使用壽命長，抗腐蝕性試驗數據標明，不銹鋼水管使用壽命可達100年，不銹鋼水管維護簡單，因此，運行壽命成本降低，其性價比好，經濟效益顯著；
管道熱脹冷縮系數?。?/span>
抗正、負壓能力強；
防火性能為世界所公認；
施工安裝方便。
產品符合的標準：
管道工程技術規程 CECS153:2003
有縫不銹鋼管材標準 GB/T12771-2000
管件執行標準 GB12459-90
建筑給水薄壁不銹鋼
無縫不銹鋼管材標準 GB/T14976-2002
虹吸排水系統組成部分-----懸吊固定系統

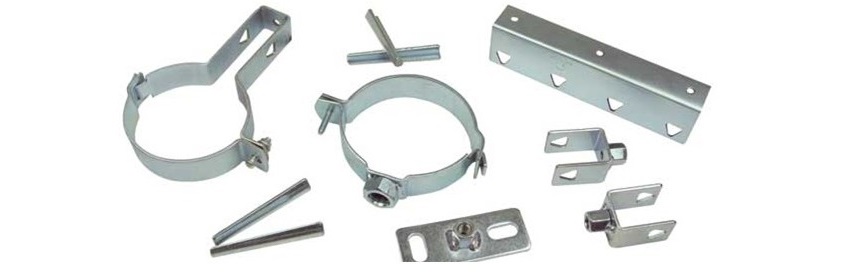

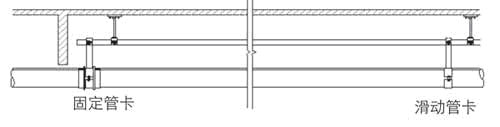

固定管卡及滑動管卡裝置
有別于傳統的固定點配合伸縮節的固定方法，該固定系統利用固定管卡和滑動管卡將管道固定在與之平行的方型鋼導軌上，不設伸縮節。
固定管卡限制了管道熱脹冷縮產生的伸縮，并將軸向推力傳遞到導軌上。
滑動管卡的使用則使得管道可以在管卡上自由滑動，用以調節各管段之間因?yàn)闇夭町a(chǎn)生的不均衡脹縮。

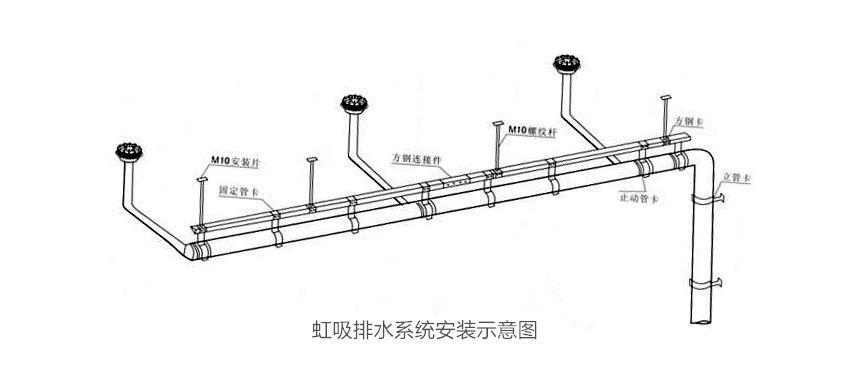

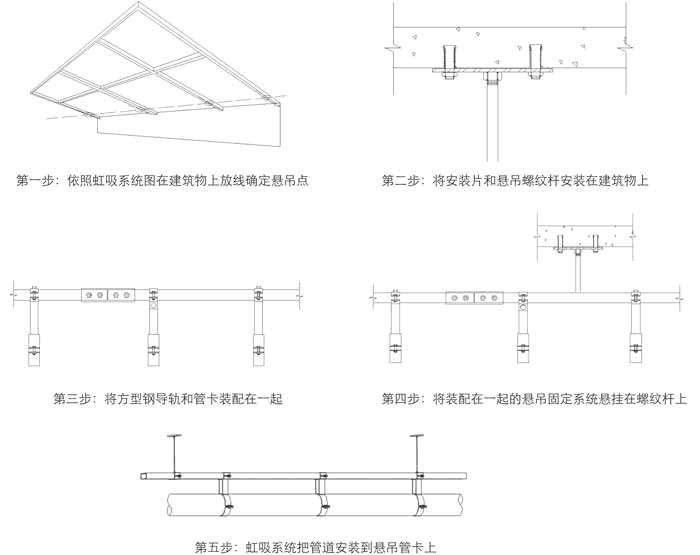

懸吊管安裝步驟
第一步：依照虹吸系統圖在建筑物上放線確定懸吊點第二步：將安裝片和懸吊螺紋桿安裝在建筑物上
第三步：將方型鋼導軌和管卡裝配在一起
第四步：將裝配在一起的懸吊固定系統懸掛在螺紋桿上
第五步：虹吸系統把管道安裝到懸吊管卡上
虹吸式雨水排水系統設計
技術規定：虹吸式屋面雨水排放系統必須選用虹吸式雨水斗；
一個計算匯水面積內，宜放置不少于兩個壓力流雨水斗，屋面匯水最低處至少應放置一個壓力流雨水斗；
虹吸式雨水斗的間距不宜大于20m;
平屋面宜采用下沉式虹吸式雨水斗，同一懸吊管上接入的雨水斗應采用同一規格，其進水口應在同一水平面上；
虹吸式雨水系統的懸吊管設計流速不宜小于1m/s,立管 設計流速不宜小于2.2m/s，不宜大于10m/s;
排水管道總水頭損失與流出水水頭之和不得大于雨水系統進、 出口的幾何高差；
同一系統不同支路的節點壓差不大于10kpa;
虹吸式雨水排放系統接入市政重力流之前應放大管徑， 其流速不宜大于1.8m/s,否則需設置消能井；
凡設計虹吸式雨水排放工程和建筑屋面均應設置溢流口（外檐溝除外），溢流堰，溢流管等溢流設施。溢流排水設施不得危害建筑設施，行人安全等；
雨季前后，需及時清理屋面虹吸式雨水斗導流罩上的雜物。
虹吸流雨水排水系統設計步驟
第一步：計算屋面面積
第二步：計算暴雨強度
第三步：屋面降雨總徑流量
第四步：雨水斗數量級及布置
第五步：管道的布置
第六步：計算圖輸入管長
第七步：輸入流量
第八步：管徑的計算

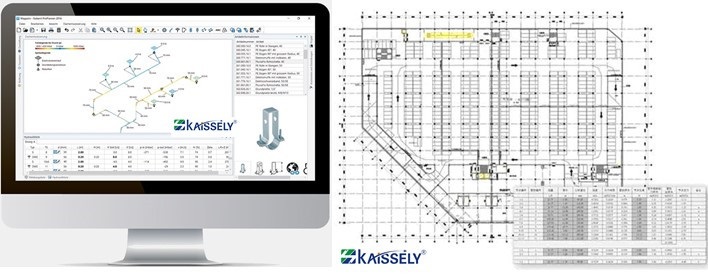

虹吸排水設計軟件：
公司采用經過國家信息軟件測評中心測評通過的凱仕利虹吸式屋面雨水收集排放系統設計軟件， 該產品具有廣泛的適用性。可適用于各種復雜屋面的壓力流排水系統，能夠更準確更快捷地設計出符合客戶要求的設計方案。
